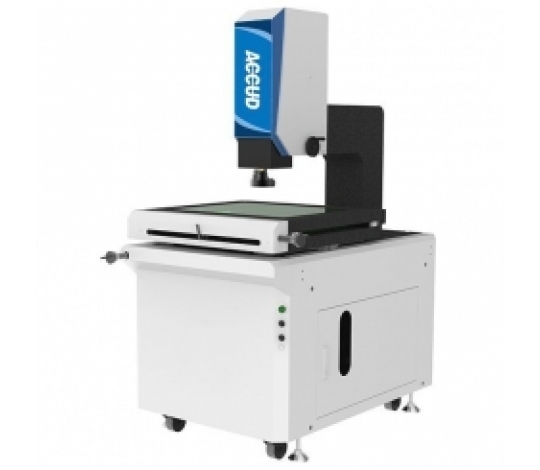

Profesionální stroj pro vizuální kontrolu s žulovým podstavcem a sloupem. Součástí je počítač a profesionální software.

Technická specifikace:

• Rozsah měření (X/Y osa): 500×400mm


• Zdvih osy Z se stupnicí: 200 mm


• Metoda pohybu: manuální


• Lineární rozlišení stupnice (X/Y/Z osa): 1µm


• Přesnost (X/Y osa): (3+L/200)µm Lis délka měření v mm


• Opakovatelnost: 2µm


• Zaměření: 90mm


• Zvětšení objektivu: 0.7X-4.5X


• Celkové zvětšení: 30-220X


• Kamera: barva CCD, 1.3M pixel


• Osvětlení: obrysové osvětlení: LED, nastavení jasu, osvětlení povrchu: LED, nastavení jasu


• Max. zatížení skleněného stupně: 30kg


• Rozměr (L×W×H): 1250×860×1690mm


• Váha: 450kg

Dodávané příslušenství:

• Hlavní jednotka: 1kus


• Kalibrační blok: 1kus


• Software s klíčem USB: 1kus


• Řídicí jednotka: 1kus


• Ovládací stůl (pouze VM5040 je součástí dodávky): 1kus

Volitelné příslušenství:

• 0.5X pomocný objektiv: VM-OB05X


• 2X pomocný objektiv: VM-OB2X


• Počítač: VM-PC


• Pracovní stůl (s výjimkou VM5040): VM-Table


• Kalibrační měřítko: series 552

Software:

Instalace softwaru:

Kalibrace:

Nastavení světla a zaostření:

Video měření:

Měření sondou:

Kombinované měření:

Další informace o produktu naleznete v níže přiloženém datovém listu ve formátu PDF.

Nevíte si rady při výběru vhodného měřidla ? Kontaktujte naše obchodní zástupce ! Pro přechod na sekci kontakty klikněte ZDETato položka je možnost typu INSIZE: ISD-V500N
