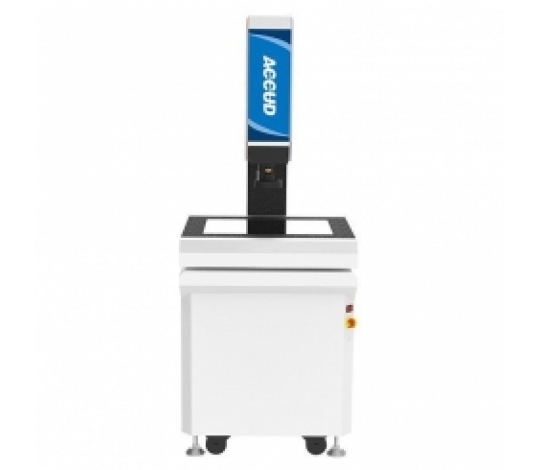

CNC stroj pro vizuální kontrolu

Technická specifikace:

• Rozsah měření (osa X/Y): 500×400mm


• Zdvih osy Z se stupnicí: 200 mm (automaticky)


• Způsob pohybu podstavce: automatický


• Lineární rozlišení stupnice (osa X/Y/Z): 1µm


• Přesnost (X/Y osy): (2.2+L/200)µm Lis délka měření v mm


• Opakovatelnost: 2µm


• Zaměření: 90mm


• Zvětšení objektivu: 0.7X-4.5X


• Celkové zvětšení: 30-220X


• Kamera: barva CCD, 2M pixel


• Osvětlení: osvětlení obrysů: LED, nastavení jasu

                          osvětlení povrchu: LED (8 sekcí), nastavení jasu

• Max. zatížení skleněného podstavce: 25kg


• Velikost skleněného podstavce: 558×458mm


• Váha: 500kg

Dodávané příslušenství:

• Hlavní jednotka: 1kus


• Kalibrační blok: 1kus


• Software s klíčem USB: 1kus


• Počítač: 1kus


• Početní karta: 1kus


• Video karta: 1kus

Volitelné příslušenství:

• 0.5X pomocný objektiv: VM-OB05X


• 2X pomocný objektiv: VM-OB2X


• Kalibrační měřítko: series 552

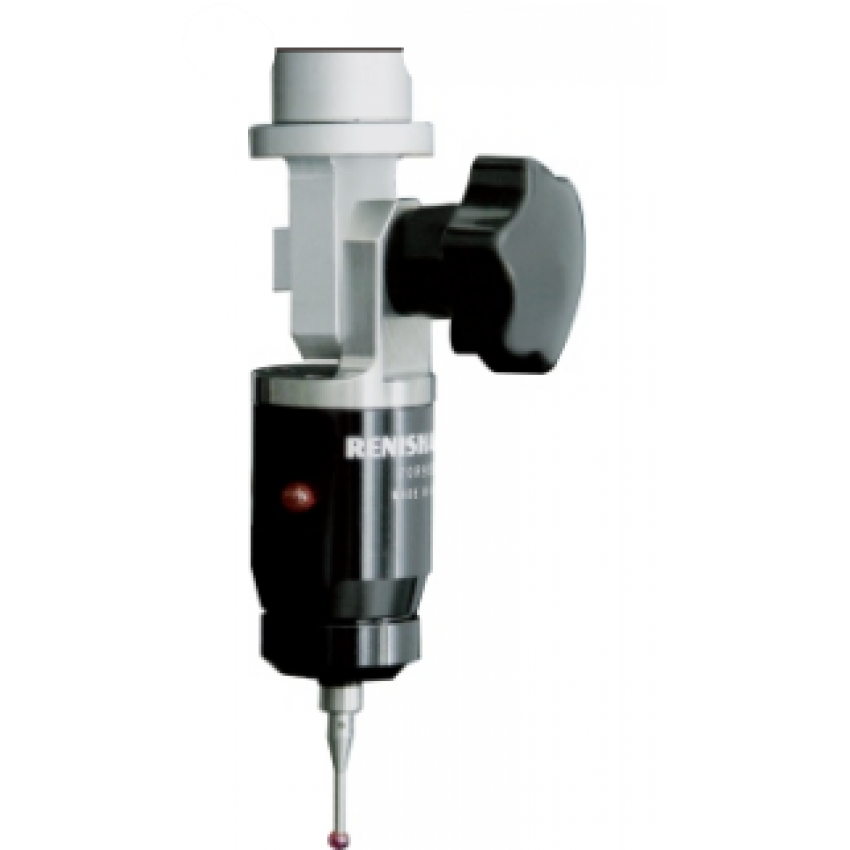

• Sonda MCP: VM-MCP ( Měla by být zakoupena se zařízením)

Software:

Příprava:

Rychlý start:

Program:

Kalibrace:

Měření sondou:

Další informace o produktu naleznete v níže přiloženém datovém listu ve formátu PDF.
