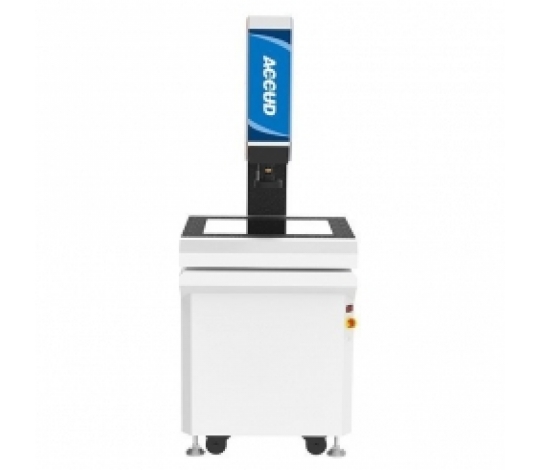

CNC stroj pro vizuální kontrolu


Technická specifikace:



  • Rozsah měření (osa X/Y): 400×300mm

  • Zdvih osy Z se stupnicí: 200 mm (automaticky)

  • Způsob pohybu podstavce: automatický

  • Lineární rozlišení stupnice (osa X/Y/Z): 1µm

  • Přesnost (X/Y osy): (2.2+L/200)µm Lis délka měření v mm

  • Opakovatelnost: 2µm

  • Zaměření: 90mm

  • Zvětšení objektivu: 0.7X-4.5X

  • Celkové zvětšení: 30-220X

  • Kamera: barva CCD, 2M pixel

  • Osvětlení: osvětlení obrysů: LED, nastavení jasu


                          osvětlení povrchu: LED (8 sekcí), nastavení jasu



  • Max. zatížení skleněného podstavce: 20kg

  • Velikost skleněného podstavce: 458×358mm

  • Váha: 400kg


Dodávané příslušenství:



  • Hlavní jednotka: 1kus

  • Kalibrační blok: 1kus

  • Software s klíčem USB: 1kus

  • Počítač: 1kus

  • Početní karta: 1kus

  • Video karta:1kus


Volitelné příslušenství:



  • 0.5X pomocný objektiv: VM-OB05X

  • 2X pomocný objektiv: VM-OB2X

  • Kalibrační měřítko: series 552

  • Sonda MCP: VM-MCP ( Měla by být zakoupena se zařízením)


Software:



Příprava:



Rychlý start:



Program:



Kalibrace:



Měření sondou:



Další informace o produktu naleznete v níže přiloženém datovém listu ve formátu PDF.


Nevíte si rady při výběru vhodného měřidla ? Kontaktujte naše obchodní zástupce ! Pro přechod na sekci kontakty klikněte ZDE




Tato položka je náhradou za INSIZE typ : ISD-V370CNCA
